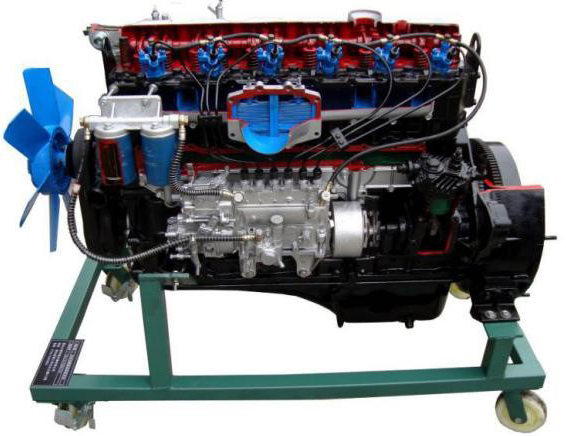

歐曼BJ1161型8噸運輸車發動機模型
1.產品構成：包含發動機主體，配套風扇、進氣、排氣、增壓機、高壓油泵、起動機、發電機。實物總成進行機構切剖，充分展示柴油發動機機構部分的內外結構。
2.產品規格：采用軍用歐曼BJ1161型8噸運輸車專用柴油發動機，型號：WD615.50,氣缸數：六缸。內燃機沖程數：四沖程，冷卻方式：水冷。
3.功能特點：采用發動機與翻轉支架作為基礎，可通過電動機進行發動機運轉，觀察各個系統運轉工況，真實展示柴油發動機的組成結構和工作過程。同時可以滿足發動機的拆裝教學需要。
4.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
發電機、水泵與氣泵（內部結構運行外可觀察）；
正時機構（正時機構運行外可觀察）；
轉向助力泵、油底殼與機油泵（行外可觀察）；
進排氣歧管與濾清器（行外可觀察）；
5、外形與顏色要求：
設備外形：原車參數.
設備顏色：解剖各系統剖面涂不同顏色，突出結構層次。
6、技術指標要求：
1.電源：220V/380V
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．電動機：220V/250W 15轉/分
5．漏電保護開關：DZ47LE-32
